东元变频器维修案例

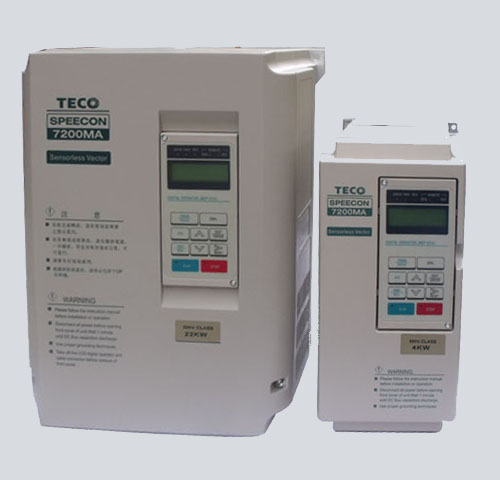

东元7200GA-22kW 变频器
雷击后修复记
接手一台7200GA-41kVA 变频器，属雷击故障，将损坏输入整流模块、开关电源的开关管、
分流管更换后，操作面板屏显正常，看来问题不大。
测六路驱动负压及光耦驱动输入信号均 “正常”，整机装配试验，一上电即跳OC，但复位
后能启动操作，屏显频率输出正常，但实测U、V、W 端子无三相电压输出。本机驱动IC
采用光耦PC923 和PC929，由PC929 与SN0357 配合返回OC 信号。
检查驱动IC 输出侧功放电路及IGBT 管的检测电路，都无异常。测PC923 的脉冲输入脚，
感觉不大对劲，怎么3 脚电平高，2 脚电平低？难道是驱动供电搞反了吗？2、3 脚为光电二
极管输入电路，2 脚为光电二极管的阳极，3 脚为光电二极管的阴极，按常理说，一般2 脚
常由+5V 供电再经稳压处理给出4V 左右的激励电源，而3 脚接CPU 的脉冲输出端，低电
平输出有效，即输出时从PC923 的3 脚拉入电流，使二极管导通。有触发脉冲输入且频率
较低时，3 脚为3V 上下的摆动电压，当频率上升时，该脚约为此3V 电压逐渐趋于稳定。
无输出时，3 脚为4V 左右的高电平 （同2 脚电平值相等）。
现在检测的结果如下：未输入运行指令时，3 脚为0.5V 高电平，2 脚为接近0V 的低电平；
当输入运行指令时，3 脚降为0.2V，有高低电平的变化，说明CPU 的脉冲已经到达了PC923。
开始检修时走了一个弯路，只注意了高、低电平的变化，并未注意电压值的大小。显然是2
脚供电电压的丢失，使 IGBT 管得不到激励脉冲，因而变频器无输出电压。
检查2 脚供电为一只三极管和稳压管的简单串联稳压电源，三极管基极偏流电阻开路，导致
供电电压为零。更换偏流电阻后，测PC923 的2、3 脚电压恢复正常。变频器接受运行指令
后，U、V、W 端子有了输出。
再查一上电即跳OC 的原因，测传送OC 信号的SN0357 光耦器件，输入侧两引脚电压值为
零，说明其未输入OC 信号，但测三只光耦输出侧两引脚电压值为0.5V ！但既然无OC 信号
输入，两引脚电压应为5V （其中一只引脚接5V 地电平），只有一个可能，即信号输出脚的
5V 上拉电阻已经变值或开路。此时CPU 误认为已接收到由驱动电路返回的OC 信号，故予
以报警。试用一只10k 电阻接于信号输出脚与5V 供电之间，开机测信号输出脚为5V，反
复送电几次，不再跳OC 故障。
上述两个故障，其实都来自于一个原因：即供电丢失。脉冲信号输入脚与OC 信号输出脚，
都与CPU 引脚直接相连，当上拉高电平消失后，CPU 引脚只剩下0.5V 的低电平了，此电
平即不足以驱动光耦送出逆变模块的触发信号，也导致上电检测低电平而跳OC 故障代码。
而0.5V 也正是OC 等信号检测的临界电平，所以进行复位操作后，而又能启动运行了。
附记：
东元各系列变频器的主板都具有良好的代换特性，代换后只需重新调整变频器所对应的容量
值即可。改变其容量值后，查看电机额定电流值的相关参数也同步被自行改动。
东元变频器的容量标注大多不以kW 做为依据，而以kVA 为单位进行标注，如22kW 容量
的，则标注为41kVA，额定电流为48A 左右。在相关说明书中，则又以HP—马力与额定电
流相对照，以进行容量的设置。而且马力大小的设置，不单纯以数字大小来表示，其中还夹
杂有英文字母来表示马力值的大小 （实际采用了十六进制表示法），初调其容量值的，往往
是丈二和尚摸不自头脑，调来调去，参数就是写不进去。
kW、KVA、HP 值的对应关系，一般用户却也弄不大清楚。这样搞，不知东元人是出于什么
考虑。1HP=0.75kW，可见马力要小于kW 值；kW 为有功功率值，可近似称之为实际功率
值，即22kW 的变频器可以带动22kW 的电机，功率容量是够的；而kVA 为视在功率值，
即看着有这么些功率，但带动一些负载如电机/ 电感负载时，是达不到标注值出力的，因电
机负载需消耗无功功率，而kVA 恰是有功功率和无功功率的合值。kVA 值是“虚”的（此
处暂不讨论），可据额定电流值来选用。
马达容量HP 与设定值对比表如下：
HP： 设定值：
25 （18.5kW） 29
30(22kW) 2A
40(30kW) 2B
50(37kW) 2C
60(45kW) 2D
75(55kW) 2E
100(75kW) 2F
125(90kW) 30
150(110kW) 31
175(130kW) 32
215(160kW) 33
