丹佛斯变频器维修案例
一、 佛斯VLT2800(2900)小功率

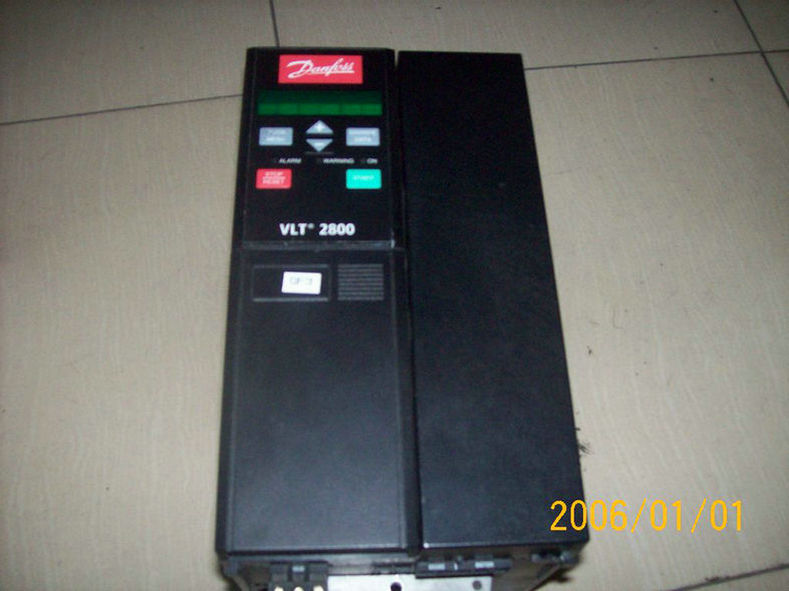

变频器Err-7 故障检修 丹麦丹佛斯公司产VLT2800(2900)小功率(3kW)机型2 台,工作中跳Err-7,意为“过 电压”,变频器停机。有时也跳Err-5,高电压警告,实测三相供电为400V,在额定范围以 内。用操作面板上的+键调出Ud (主回路直流电压)值,当高于600V 时,出现跳闸停机。
按说明书上注明:该机型直流回路欠压370V 以下时欠压跳闸动作;400V 时给出低电压警 告,但尚可运行;不高于665V 时,给出高电压报警,但尚可运行;高于665V—820V 时延 时跳闸停机,电压保护范围可谓极宽!
上电检查,一台机器的Ud 显示值不稳,可能为检测回路有电阻变值现象。判断为Ud 检测 电路异常。查Ud 采样电路为8 只820k 电阻与两只13k 电阻串联组成,将其分压值作为Ud 信号。由于用户要求修复时间紧迫,来不及详查后续电路,将8 只820k 电阻回路再串入一 只330k 电阻后,上电试机,当输入三相交流电压为440V (调压器供给)时,也不再跳Err-7, 便让用户拿走装机了。
