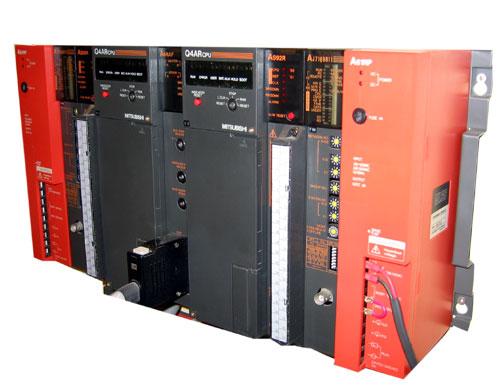

PLC的故障诊断：

各种品牌PLC都具有自诊断功能，当PLC异常时应该充分利用其自诊断功能以分析故障原因。当PLC发生异

常时，首先检查电源电压、PLC及I/O端子的螺丝和接插件是否松动，以及有无其他异常。
然后再根据PLC基本单元上设置的各种LED的指示灯状况，以检查PLC自身和外部有无异常。
下面以FX系列PLC为例，来说明根据LED指示灯状况以诊断PLC故障原因的方法。
1.电源指示（[POWER]LED指示）
当向PLC基本单元供电时，基本单元表面上设置的［POWER］LED指示灯会亮。如果电源合上但［POWER］

LED指示灯不亮，请确认电源接线。另外，若同一电源有驱动传感器等时，请确认有无负载短路或过电流

。若不是上述原因，则可能是PLC内混入导电性异物或其它异常情况，使基本单元内的保险丝熔断，此时

可通过更换保险丝来解决。
2.出错指示（［EPROR］LED闪烁）
当程序语法错误（如忘记设置定时器或计数器的常数等），或有异常噪音、导电性异物混入等原因而引

起程序内存的内容变化时，［EPROR］LED会闪烁，PLC处于STOP状态，同时输出全部变为OFF。在这种情

况下，应检查程序是否有错，检查有无导电性异物混入和高强度噪音源。
发生错误时，8009、8060~8068其中之一的值被写入特殊数据寄存器D8004中，假设这个写入D8004中内容

是8064，则通过查看D8064的内容便可知道出错代码。与出错代码相对应的实际出错内容参见PLC使用手

册的错误代码表。
3.出错指示（［EPROR］LED灯亮）
由于PLC内部混入导电性异物或受外部异常噪音的影响，导致CPU失控或运算周期超过200ms，则WDT出错

，［EPROR］LED灯亮，PLC处于STOP，同时输出全部都变为OFF。此时可进行断电复位，若PLC恢复正常，

请检查一下有无异常噪音发生源和导电性异物混入的情况。另外，请检查PLC的接地是否符合要求。
检查过程如果出现［EPROR］LED灯亮闪烁的变化，请进行程序检查。如果［EPROR］LED依然一直保持灯

亮状态时，请确认一下程序运算周期是否过长（监视D8012可知最大扫描时间）。
如果进行全部的检查之后，［EPROR］LED 的灯亮状态仍不能解除，应考虑PLC内部发生了某种故障，请

与技术服务商联系。
4.输入指示
不管输入单元的LED灯亮还是灭，请检查输入信号开关是否确实在ON或OFF状态。如果输入开关的额定电

流容量过大或由于油侵入等原因，容易产生接触不良。当输入开关与LED灯亮用电阻并联时，即使输入开

关OFF但并联电路仍导通，仍可对PLC进行输入。如果使用光传感器等输入设备，由于发光／受光部位粘

有污垢等，引起灵敏度变化，有可能不能完全进入“ON”状态。在比PLC运算周期短的时间内，不能接收

到ON和OFF的输入。如果在输入端子上外加不同的电压时，会损坏输入回路。
5.输出指示
不管输出单元的LED灯亮还是灭，如果负载不能进行ON或OFF时，主要是由于过载、负载短路或容量性负
